Willkommen auf der Webseite von AMOtronics zur
"CIGRE 2022 - Technical Exhibition"

Als Hersteller von Mess- und Steuerungssystemen für Nieder-, Mittel- und Hochspannungs- / Hochleistungs-Labore war AMOtronics auch auf der CIGRE 2022 wieder als Aussteller vertreten. Auf dieser Website haben wir für Sie Informationen aus unserem Portfolio rund um das Thema der Messe zusammengestellt.

Es gibt aktuell viel Neues von AMOtronics zu berichten. Neben neuen Hardwaremodulen für unsere Mess- und Steuerungssysteme möchten wir hier besonders auf drei zum Thema passende Innovationen hinweisen:

Hochpräziser kalibrierbarer HV-Spannungsteiler

In einem geförderten Gemeinschaftsprojekt hat AMOtronics zusammen mit der Physikalisch Technischen Bundesanstalt (PTB) ein innovatives Messsystem für HV-Anwendungen entwickelt. Es zeichnet sich durch besonders hohe Bandbreite, einen extrem linearen Frequenzgang und außergewöhnlich kurze Einschwingzeit aus (Sprungantwort <200ns, Amplitudenfehler <0.1%). Die Integration einer normierten HV Pulsquelle ermöglicht sowohl eine automatisierte Kalibrierüberprüfung als auch eine automatisierte Kalibrieranpassung an die Messkette. Die neuartige Messtechnik bestehend aus Teiler, Kalibrator und Messsystem erfüllt bereits jetzt die aktuell geplanten gesteigerten Anforderungen an die Messtechnik in zukünftigen Editionen der Normen IEC 60060 und 61083. Die entwickelte Lösung ermöglicht einerseits hochpräzise Prüfungen, dient aber auch als Referenzsystem für Prüflabore zur Entwicklung fehlender Standards und Normen. Durch seine kompakte Bauweise eignet sich der HV-Spannungsteiler ideal für anspruchsvolle Messungen bis zu 2kV.

Neue Blitz- und Schaltstoß-Test-Suite

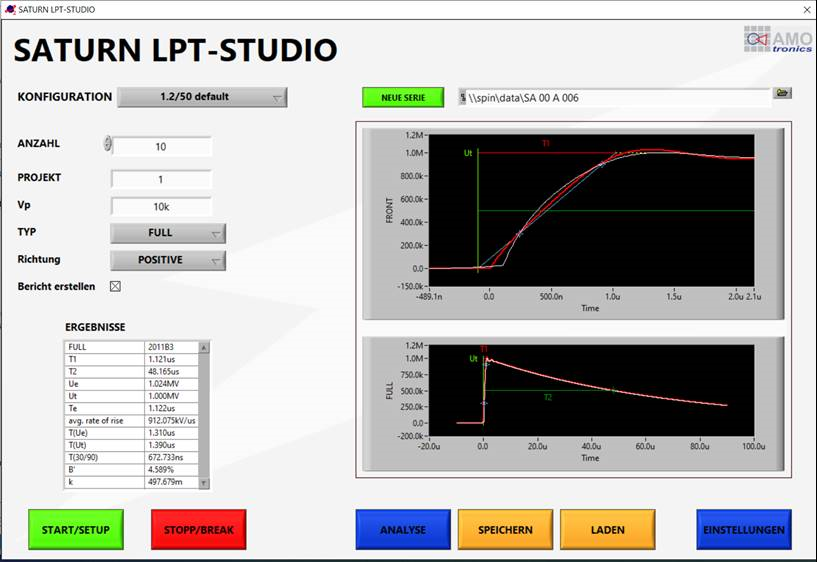

Die "LPT & SPT Analysis - Suite" von AMOtronics ermöglicht seit vielen Jahren vollautomatisierte normgerechte Analysen und Berichte für Blitz- und Schaltstoßprüfungen. Hinzugekommen ist jetzt "LPT & SPT - Studio", eine übersichtliche Bedienoberfläche zur vereinfachten Konfiguration aus Sicht des Testingenieurs. Sie bietet optimale Unterstützung für automatisierte Serienprüfungen inklusive Auswertung und Berichterstellung - mit nur wenigen Mausklicks.

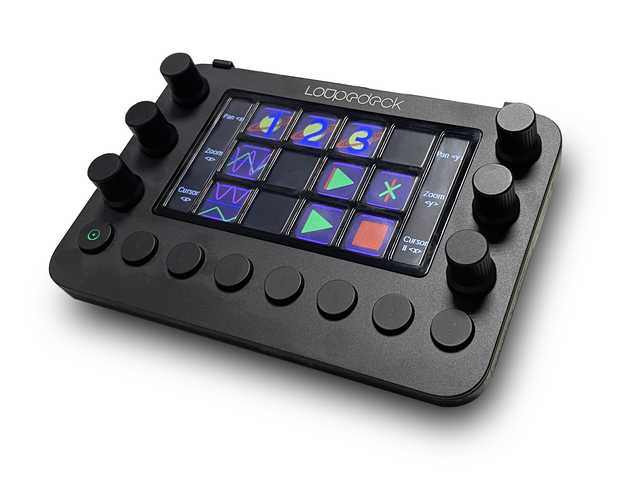

Navigieren Sie mit diesem Bedienpult komfortabel in Ihren Test Ergebnissen

Neben der gewohnten Maus- und Tastaturbedienung haben Anwender von AMOtronics-Software nun die zusätzliche Option, ein externes Hardware-Bedienfeld ("Loupedeck") zu nutzen. Echte Tasten und Drehknöpfe ermöglichen es dem Benutzer, Messungen zu starten, Trigger auszulösen und gängige Anzeigefunktionen in Kurvenfenstern auszuführen, wie z.B. Zoomen, Verschieben und präzise Cursor-Messungen. Diese neue Steuerungsoption bietet auf Wunsch eine haptische, oszilloskop-ähnliche Bedienung. Zahlreiche Funktionen können darüber hinaus an individuelle Vorlieben angepasst werden.

Weiterentwicklungen im Bereich der Schutzeinrichtung für Prüflabore

Der „Emergency Shutdown Controller (ESC)“ von AMOtronics überwacht in Echtzeit Laborversuche mit Gleich- oder Wechselspannungen. Bei Überschreitung von zuvor festgelegten Limits, adaptiert an die jeweilige Testphase, initiiert er innerhalb von 1 μs über seine Ausgangssignale eine Notabschaltung und weitere Schutzmaßnahmen. Der ESC wurde um zahlreiche weitere Optionen ergänzt, welche die Integration in unterschiedlichste Laborumgebungen ermöglichen.

Werfen Sie auch eine Blick in unsere aktualisierten Produktbroschüren und Flyer, die wir unten zum Download anbieten.

Wenn Sie Fragen haben oder weitere Details erfahren möchten, schicken Sie uns einfach eine E-Mail oder rufen Sie uns an.

Ihr Team von AMOtronics

Transientenrekorder

Die SATURN Transientenrekorder-Serie bietet modulare, auch nachträglich erweiterbare Messsysteme für unterschiedlichste Anforderungen:

bis zu 240 Kanäle je nach Gehäuse (portabel, Tischgehäuse, 19"-Einschub)
analoge Eingänge (200kS/s...1GS/s), optional glasfaser-gekoppelt (LWL)
analoge Ausgänge, digitale I/O, Regler, Inkrementalgeber, Signalkonditionierung
komfortable Bediensoftware mit Erweiterungspaketen (z. B. für Circuit Breaker, Schalt- und Blitzstoß-Test-Auswertungen entsprechend Norm IEC 60060-1, IEC 60060-2 , IEC 61083 - 1 , IEC 61083-2 , STL / Short-Circuit-Testing-Liaison , ...)
Programmierschnittstelle (Entwicklung von Scripten und Bedienoberflächen für anwendungsspezifische Lösungen)

Sequencer / Cycle Timer (Triggergeneratoren)

Der "SATURN Sequencer / Cycle Timer" ist eine programmierbare digitale Steuereinheit. Er ermöglicht Testlaboren die hochgenaue Echtzeitsteuerung von Prüfeinrichtungen und/oder Prüflingen:

bis zu 192 Ein-/Ausgänge, elektrisch oder optisch (LWL)
10ns Schrittweite, 20ppm Genauigkeit
Auflösung 1/100 Grad oder Synchronisation mit externem Pilotreferenzsignal
(z. B. Stromnetz oder Generatorfrequenz 16 2/3Hz .. 50/60Hz .. 400Hz ..)
betriebssystemunabhängige Programmabarbeitung auf Echtzeit-Prozessor

Arbitrary Delay Generator

Der "Arbitrary Delay Generator" dient Testlaboren als einfach zu bedienender digitaler Multi-Trigger-Delaygenerator. Er liefert zeitgenaue digitale Trigger, die auf extern angeschlossenen Eingangssignalen basieren:

1 analoger Eingang
bis zu 9 digitale Eingänge und bis 32 digitale Ausgänge, wahlweise elektrisch oder optisch (LWL)
frei konfigurierbares 1:1 oder 1:n Mapping von Ein- und Ausgängen
1ns Verzögerungsauflösung
betriebssystemunabhängige Programmabarbeitung auf Echtzeit-Prozessor

Emergency Shutdown Controller

Der "Emergency Shutdown Controller (ESC)" ist ein Echtzeit-Schutzsystem. Es überwacht während einer Prüfung je nach Testphase unterschiedliche Zulässigkeitsniveaus der gemessenen Signale. Bei einer Überschreitung löst er über seine digitalen Ausgänge sofort eine Notfallprozedur aus. Er bietet somit ein hohes Maß an Sicherheit und den bestmöglichen Schutz für teure Geräte:

verfügbar als autarkes Gerät oder integriert in SATURN Transientenrekorder
wahlweise elektrische und/oder optische Schaltausgänge (LWL)
flexibel programmierbare Notabschaltsequenz
<1us Reaktionszeit
betriebssystemunabhängige Programmabarbeitung auf Echtzeit-Prozessor

Blitz- und Schaltstoß - Software Suite

Das "LPT SPT Softwarepaket" ist speziell auf den Einsatz der SATURN Transientenrekorder für Lightning und Switching Pulse Tests zugeschnitten:

maßgeschneiderte Bedienoberfläche aus der Sicht des Testingenieurs
einfache Konfiguration von Serientests
automatisierte Analyse und Berichterstellung
entspricht den Normen IEC 61083, IEC 60060-1 und IEC 60060-2

Air Power Generator

Der "Air Power Generator" ermöglicht es, glasfaser-gekoppelte SATURN-Messsatelliten, Sensoren, Vorverstärker und andere elektrische Komponenten allein über Druckluft mit Strom zu versorgen. Dies ermöglicht eine galvanisch isolierte Stromversorgung ohne aufwändiges Überprüfen und Austauschen/Aufladen von Batterien:
